Un interessante demo della ClayPaky
organizzata dalla audiosales
con numerosi prodotti innovativi.
di Enrico Cairoli
Dai multisource lineari, spot, beam, wash ai profile più complessi.
Le fonti luminose comprendevano:
Led bianchi
Led RGBW
Laser-fosforo
e
Una lampada a scarica ad alte prestazioni.
Inizierò
da un prodotto che non passa inosservato.
Il Midi-B FX
Questo genere di
proiettori per uso "a vista", prima generano qualche
battutina
poi gli si gira intorno come mosconi mentre
proliferano le idee di come impiegarlo.
La base di questo particolare wash è la stessa del
Midi-B quindi ne conserva le sue caratteristiche.
In più il Midi-B FX si veste di un cilindro con 5
ring di led RGB indipendenti.
Insomma ecco un pezzo che può fare tranquillamente
anche da elemento scenografico.
Battutine
a parte, spesso quando dobbiamo mettere dei pezzi a
terra e particolarmente "in vista"
è meglio dichiarare la presenza con un motivo
estetico che tentare di nascondere un qualcosa di
spento.
Esteticamente, oltre ai ring led, il cilindro dona
un aspetto da "grande par" grazie anche all'interno
illuminato.
Questo accessorio aggiunto, a parte sul tutto largo
non interferisce affatto sullo zoom di questo wash
led.
Il tutto largo rimane comunque sfumato e si guadagna
l'illuminazione interna del cilindro.
Visto all'opera ha dimostrato la sua doppia valenza,
il già noto e performante Midi-B più un vestito...
niente male.
Ora basta solo scatenarsi con la
fantasia.
Per approfondire il prodotto
citato clicca sul bollo qui sotto:
Sempre
in argomento wash passo a vedere le innovative barre
led.
Tra le varie tipologia ce ne era una particolarmente
agitata.
LA
VOLERO WAVE
Questa barra led a tilt indipendenti salta
all'occhio non solo per le sue possibilità di
movimento ma
anche per le sue ottiche fisse a parabola.
Questo genere di gruppo ottico dona al fascio luce
un effetto beam di primo ordine.
Questo fascio di luce, potente e omogeneo è prodotto
da ben 8 led RGBW da 40 watt.
Le
lenti di grandi dimensioni (86 x114 mm) emettono un
fascio di 2,9 gradi molto incisivo.
Un vero "tubo" di luce !
La
gestione colore a layers che ci offre via dmx, ci
permette di lavorare qualunque effetto
sopra un'altra base di colore a nostra scelta.
Questa opportunità viene offerta direttamente dalla
barra led stessa, se non abbiamo
possibilità di organizzarla al momento con un banco
luci... utile no ?
La gestione "a layers" ClayPaky ce la offre anche
nelle altre barre led.
Per
approfondire il prodotto citato clicca
sul bollo qui sotto:
Vediamo la prossima
LA
TAMBORA BATTEN
La TAMBORA BATTEN nasce come barra led con tilt
motorizzato e ottica zoom wash-beam.
Il
colore viene prodotto da una serie di 16 led RGBW da
40 watt che lavorano con uno zoom 4°- 53°.
L'esemplare presente in questa demo era quello con
le ottiche quadrate ma esiste anche la versione a
lenti tonde.
Anche questo prodotto ClayPaky ce lo possiamo
giocare con il sistema colore a layers senza
impazzire
in complesse programmazioni che ci prenderebbero
tempo.

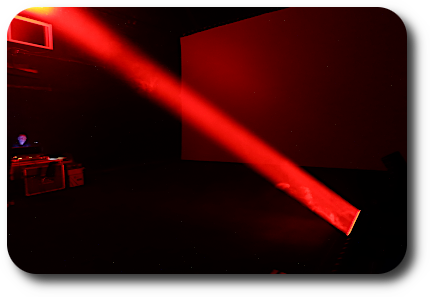

La resa del fascio in
modalità beam è d'impatto e molto
definito.
Le ottiche quadrate offrono un vero e
proprio effetto lama di luce in modalità
beam.
Anche in modalità wash la TAMBORA BATTEN
lavora sfumata e con un effetto soft
omogeneo.
N.B.: Questa barra led, come la precedente hanno i
fianchi "a filo" che ci permettono di creare
lunghe file di luce senza interruzioni mantenendo la
geometria.
Per
approfondire il prodotto
citato clicca sul bollo
qui sotto:
ClayPaky
ha realizzato anche la
versione IP66
LA
VOLERO
BATTEN AQUA
-
clicca sul bollo per
informazioni -
Ed ora... qualche
arma.
LA
TAMBORA FLASH
La moda degli ultimi tempi ha visto
nascere svariati prodotti con effetti combinati.
In argomento "blinder" poi ci si è accanito
parecchio.
Ormai il classico accecante da bordo palco o da
tetto si è evoluto ormai da tempo a led RGBW.
Ad oggi ci sono gli emulatori di alogena, gli
strobo ma questa TAMBORA FLASH
ci fornisce il tutto in un unico prodotto.
Con 4 unità led RGBWW da ben 100
watt ci fornisce un'emissione wash di tutto
rispetto.
Ecco quindi una perfetta funzione "blinder" full
color ma... non finisce qui !
Sopra e sotto le quattro unità led colore vivono
due righe di led bianchi divisi in 16 zone
con un compito "flash strobo" di altissima
potenza.
Qui, logicamente si può giocare con l'effetto
sorpresa tenendo queste righe appena visibili e
poi...
La resa dello strobo in foto rende poco ma dal
vivo, vi assicuro che è DEVASTANTE.
L'utlizzo alternativo grafico di queste righe
crea un'ennesimo prodotto che assolve
un compito anche scenografico in ogni palco che
lo richieda.
Anche questa TAMBORA FLASH ci permette di
lavorare tutta la sua effettistica in layers.
Per
approfondire il prodotto
citato clicca sul bollo
qui sotto:
Grafica e FLASH !
LA
TAMBORA LINEAR
100
Ecco una barra led grafica con...
SORPRESA.
Nel bel mezzo di una apparente, normalissima
barra led grafica con 400 led multichip RGB
vive una devastante linea di ben 200 led bianchi
ad uso flash, strobo e grafico.
Sempre grazie al sistema dei layers e della
suddivisione a zone dei led ci possiamo
sbizzarrire in giochi di colore e flash
veramente potenti e d'impatto.
Lavorando su una base colore con una grafica strobo bianca l'effetto sorpresa è garantito
Anche il compito di accecante è assolto con un'elevatissima intensità.
L'effetto lo possiamo sempre ammorbidire con gli appositi diffusori previsti da ClayPaky.
Ovviamente ne esiste anche la versione più corta, la TAMBORA LINEAR 60.
Per
approfondire il prodotto
citato clicca sul bollo
qui sotto:
IL
VOLERO CUBE
Questo compatto testa mobile (IP66) con grandi lenti quadre dall'aspetto un po' da Rag. Filini
presentava anche lui un effetto a sorpresa con una croce di led bianchi a 8 zone.
La sua funzione primaria da wash-beam è assolta da un ampio zoom 4°- 55°
che proietta un full-color prodotto da 4 led RGBW da ben 60 watt l'uno.
La separazione delle lenti, sottolineata dai led bianchi "flash" dona al VOLERO CUBE
un secondo ruolo da elemento scenografico a vista.
ClayPaky su questo prodotto ci offre anche una possibilità di assemblaggio "creativo".
Potendo bloccare da menu il PAN si possono affiancare più VOLERO CUBE fino a creare
lunghe e grandi "barre led" a tilt motorizzato.
Insomma... una enorme VOLERO WAVE !
Si ma... con zoom ed effetto strobo grafico in più.
Per
approfondire il prodotto
citato clicca sul bollo
qui sotto:
Un piccolino
inaspettato.
IL
MINI-B SPOT
Mantenendo le dimensioni del suo fratello wash, il MINI-B SPOT
sfoggia un'esuberanza... come ho premesso, inaspettata per uno spot
con led bianco da soli 70 watt.
Anche i dispositivi che possiede a bordo non sono facili da trovare in un "piccolino".
Ci offre:
- uno zoom 13°- 43°
- una ruota a 7 colori fissi
- una ruota con 7 gobos rotanti e indicizzabili
- una frost lineare
- un prisma rotante a 4 facce
- dimmer a 24 bit con 4 curve selezionabili
Il tutto con un consumo di soli 140 watt e un peso di soli 8,5 Kg.
Per approfondire il prodotto citato clicca sul bollo qui sotto:
Cosa scrivere della coppia imbattibile che non ho gia scritto ?
Il Midi-B e il piccolo Mini-B.
Questi performanti wash led erano presenti a questa demo
e hanno dimostrato di nuovo il loro valore.
- Vai a un mio precedente reportage dal MIR di Rimini -
Vediamo ora le categorie spot più grandi e hi-tech
Inizierò dalle fonti Laser-Fosforo.
IL
MiniXtylos hpe
Versione più piccola del già noto Xtylos si differenzia, oltre che nelle dimensioni
nella fonte laser RGB di potenza più ridotta.
Questo non è detto che non si è fatto notare.
La differenza che già a Rimini avevo visto nello Xtylos è la saturazione dei colori.
Questo piccolo MiniXtylos hpe produce una fascio beam netto, pulito e con un colore privo di spurie.
La sua resa non lo preclude dai grandi impianti.
Lo zoom 1°- 4° con la lente frontale da 60 mm è il meritato complemento di questo
performante motore luminoso laser-fosforo.
A bordo possiede anche una frost per rendere più morbido il fascio e un prisma rotante.
Questo genere di fonte luminosa laser-fosfori in futuro darà del filo da torcere agli altri sistemi.
Led e scariche dovranno cedere il passo al progresso laser.
Ad oggi è il sistema più efficiente per fare luce nell'effettistica pura.
Per approfondire il prodotto citato clicca sul bollo qui sotto:
Veniamo al led bianco spot.
L'Arolla Profile MP
Ecco un performante profile in un corpo da medio.
Partendo da un motore luminoso da 470 watt a led bianco l'Arolla Profile MP
sfoggia un'emissione di più 22.000 lumen con un CRI che può andare da 70 a 90.
La temperatura nativa del led è di 6000°K.
Il led è gestito da un dimmer digitale a 24 bit.
Per il sistema colore questo profile utilizza un classico CMY estremamente omogeneo nel mix.
Un preciso CTO ci aiuta sulle temperature colore e in ausilio abbiamo anche una ruota
con dei colori predefiniti molto particolari, compreso il filtro High-CRI.
L'ottica zoom con lente frontale da 120 mm lavora su un range di 6,2°- 48,8°.
La grande escursione ci permette di lavorare a tutte le distanze che vanno dal piccolo studio TV
ai grandi live.
Come ho scritto all'inizio questo Arolla Profile MP ha "solo" le dimensioni da medio.
L'armamento grafico è di tutto rispetto e permette molte fantasie sui fondali o nel fumo.
A bordo abbiamo:
- Una ruota 7 gobos (HD) rotanti e indicizzabili
- Una frost lineare fino a 5°
- Un velocissimo iride per effetti pulse d'impatto
- Una ruota animazione rotante in ogni direzione
- Un prisma rotante a 4 facce
- Un fine sagomatore a 4 alette a chiusura totale con gruppo rotante di +/- 60°.
Heavy Frost e bianco a 3200°K

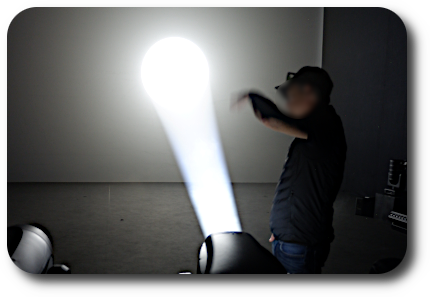

Ho visto un luminoso 470 watt con un'ottica di precisione che mi ha permesso
di vedere tutta la sua effettistica di bordo con estrema qualità.
La prova cattivissima della lama di luce fatta con il sagomatore ai primi numeri
ne conferma la fine realizzazione dell'ottica.
La cosa più importante è stata che la ClayPaky è riuscita a compattare tutti questi
dispositivi in un testa mobile che pesa solo 25 Kg.
Ovviamente esiste anche la versione SPOT senza sagomatore.
Viene sostituito con una seconda ruota gobos rotanti.
Per approfondire il prodotto citato clicca sul bollo qui sotto:
Ed ora un potente led IP66.
L'Arolla Aqua
Con un potente led bianco da 900 watt l'Arolla Aqua esordisce con un flusso
di più di 40.000 lumen.
La temperatura colore nativa del led è di 7.000°K e il suo range di CRI va da 70 a 88.
Questo potente led è gestito da un dimmer digitale a 24 bit con 5 curve a scelta.
L'Arolla Aqua lavora il colore con un sistema CMY a 16 bit.
Per la temperatura colore ha un CTO anche questo a 16 bit.
Una ruota a 6 colori predefiniti con all'interno due filtri CRI conclude l'argomento.
Per sfruttare un grande led ci vuole una grande ottica (!)
Su questo argomento non si poteva capitare meglio.
Lo zoom 5,5°- 50° con lente frontale da ben 140 mm proietta il tutto
con trasparenza e luminositaà più che adeguata al rango proiettore.
Per disegnare abbiamo a bordo:
- Una ruota con 8 gobos fissi
- Una ruota con 6 gobos rotanti e indicizzabili
- Una ruota animazione rotante in tutte le direzioni
- Un prisma rotante a 4 facce
- Una frost lineare fino a 5°
- Una light frost da 1° per un effetto soft
- Un sagomatore a 4 alette a chiusura totale con gruppo rotante di +/- 60°.
- Un velocissimo iride con effetto pulse
Ecco un prodotto che copre tutte le esigenze con resa, qualità e affidabilità.
Non finirò mai di ripeterlo:
Un prodotto IP65 o IP66 non è solo un proiettore protetto dall'acqua ma
è un testa mobile che richiede meno manutenzione, meno pulizia programmata.
Specialmente in un profile di questa classe, avere tutti i dispositivi interni
puliti e protetti è di primaria importanza.
Anche in un teatro o in uno studio TV si è sottoposti a polvere o peggio
ai vapori delle macchine del fumo.
Questi fattori posso deteriorare le performance di ogni proiettore.
Sicuramente un IP66 costerà di più di un IP20 ma...
i costi della manutenzione e del fermo del pezzo in laboratorio ?
Per un rental un IP66 torna da un noleggio e può ripartire subito senza fermarsi
per la manutenzione e la pulizia.
Una spolveratina alla lente esterna e VAI !
Nonostante la categoria IP66 la ClayPaky è riuscita a contenere il peso sotto i 39 Kg.
Per approfondire il prodotto citato clicca sul bollo qui sotto:
Ed ora passiamo ai due prodotti che utilizzano
Due profile
un grande medio e una novità top.
Ho esaminato insieme questi due prodotti ClayPaky proprio per
la loro comune caratteristica colore, il chip RGBAL.
Ormai l'ho scritto in tanti miei articoli nei quali ho trattato l'argomento colore led.
I sistemi RGB o RGBW vanno bene finchè dobbiamo fare del colore per gli effetti.
Ma quando dobbiamo fare dei bianchi o delle tinte di precisione qui si evidenziano
i limiti dei suddetti sistemi.
Anche ClayPaky risolve il problema inserendo una fonte led a 5 colori.
Il sistema con ROSSO, VERDE, BLU, AMBRA e LIME copre l'intero spettro
senza i "buchi" che un semplice RGB purtroppo non riesce a coprire.
Esaminiamoli in parallelo:
Nel Sinfonya Profile 600 troviamo un led RGBAL da 600 Watt
che produce un flusso di 12.050 lumen
Nel Rhapsodya (evoluzione del Sinfonya) il led RGBAL sale a ben 1200 Watt
con un flusso in uscita di 24.000 lumen
Ovviamente il CRI in entrambe raggiunge i 95 grazie a questa tipologia di fonte led.
Questi led RGBAL vanno da 2.500°K a 10.000°K.
I loro dimmer lavorano a 24 bit con 3 curve distinte a scelta dell'utilizzatore.
Qui l'argomento è complesso (internamente) ma il software ClayPaky
ci fa gestire con estrema precisione e qualità questo fattore che è motivo di scelta
di questi particolari testa mobile.
Entrambi hanno un CTO virtuale ricreato dal software Claypaky.
Posseggono la correzione +/- della dominante green
Una libreria interna di Digital Colors Filters
Nel Rhapsodya si aggiunge anche la regolazione digitale del CRI.
Tutti e due possono essere gestiti direttamente in RGBAL
ma nel Rhapsodya si aggiunge anche la gestione in WHITE MODE.
L'accuratezza e l'affidabilità dei colori generati viengono tenute sotto controllo
dall'algoritmo Multispectral studiato dalla Claypaky
Trattandosi di testa mobile di fascia alta la qualità delle lenti è d'obbligo.
Qui ClayPaky non si è risparmiata.
Entrambi i gruppi ottici fanno uso di ben 14 lenti ad alta efficienza.
Lo zoom del Sinfonya Profile 600 è un 5°- 60° con lente frontale da 165 mm.
Lo zoom del Rhapsodya invece è un 6,6°- 61,8° con lente frontale da ben 180 mm.
Entrambi possono lavorare in autofocus.
Questa coppia è evidente che fa parte della categoria dei Grafici Master.
In entrambi non manca nulla per disegnare e modificare il fascio.
Ecco le varie differenze a bordo:
Nel Sinfonya abbiamo una ruota gobos rotanti mentre nel Rhapsodya ne abbiamo due.
Entrambi hanno una ruota animazione rotante in tutte le direzioni (X-Y).
Il sagomatore di precisione a 4 alette a chiusura totale, due piani focali,
rotazione del gruppo di +/- 60° è di serie in tutti e due i proiettori.
Anche la frost per entrambi è doppia (Heavy e Soft).
Conclude l'armamento grafico per tutti e due un prisma rotante a 4 facce
e un iride a 16 alette ad alta velocità.
Salendo al vertice di questa demo ho visto una coppia di testa mobile dove
il fattore comune è la precisione colore e ottica.
Il sistema colore è particolarmente adatto dove è richiesta la massima accuratezza.
In TV, in Teatro e perché no, nel cinematografico.
Nonostante le potenze in gioco sono silenziosi nella ventilazione e nei movimenti.
Questi fattori sono imprescindibili quando c'è una ripresa audio in diretta.
Le due potenze disponibili, 600 e 1.200 coprono con qualità tutte le esigenze.
In TV, per esempio ho sempre ritenuto un RGBAL la soluzione top per abbattere
anche i tempi dei puntamenti delle bianche... se decidiamo di motorizzare il lavoro.
Spesso un bianco attendibile, di qualità,"motorizzato" ci può risolvere una rogna
in diretta quando un soggetto si sposta in un punto dove non abbiamo bianche fisse.
... capita sempre più spesso (!)
Per approfondire i prodotti citati clicca sui bolli qui sotto:
Sinfonya Profile 600
